详细说明

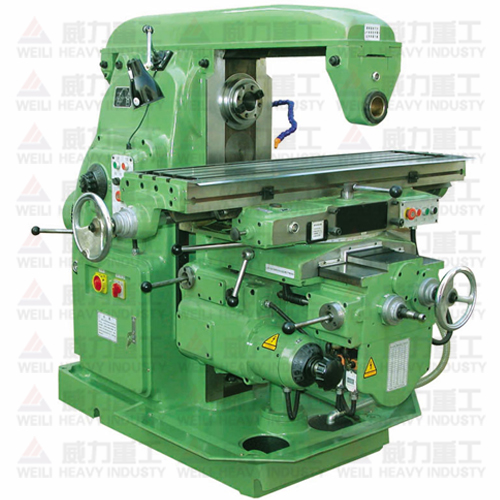

X62W型万能铣床的电气部分利用极少的接触器,继电器控制了万能铣床的多种运动。主轴运动带动刀具做旋转运动,工作台的进给运动可做垂直,纵向,横向,六个方向的运动。六个方向均可自动,手动,以及快速移动,万能铣床的垂直,横向进给运动由十字复试操作手柄控制,纵向进给运动由纵向操作手柄控制。从万能铣床的电气控制线路图中可以看出,主轴工作台和冷却泵分别用单独的三相鼠笼式异步电动机拖动,其正反转是采用控制开关手动控制。停车时的制动是通过制动接触器的主接点,并串入不对称电阻进行反接制动。工作台的垂直,纵向,横向进给运动由同一台电动机传动,正反转由接触器控制。工作台的快速进给由电磁铁及机械装置完成。冷却泵电动机由接触器控制。主电路中有短路、欠压、失压和过载等保护。
从主轴的控制电路图中可以看出,主轴电动机控制由接触器,按钮,速度继电器和行程开关等组成。为了操作方便,采用两地控制。
从工作台进给运动控制电路图中可以看出,进给电动机由接触器,行程开关和控制开关等组成,快速移动运动由按钮,接触器组成。
万能铣床是一种高效率的加工机械,在机械加工和机械修理中得到广泛的应用,卧式铣床的操作是通过手柄同时操作电气与机械,以达到机电紧密配合完成预定的操作,是机械与电气结构联合动作的典型控制,是自动化程度较高的组合万能铣床。但是在电气控制系统中,故障的查找与排除是非常困难的,特别是在继电器接触式控制系统,由于电气控制线路触点多、线路复杂、故障率高、检修周期长,给生产与维护带来诸多不便,严重地影响生产。
