详细说明

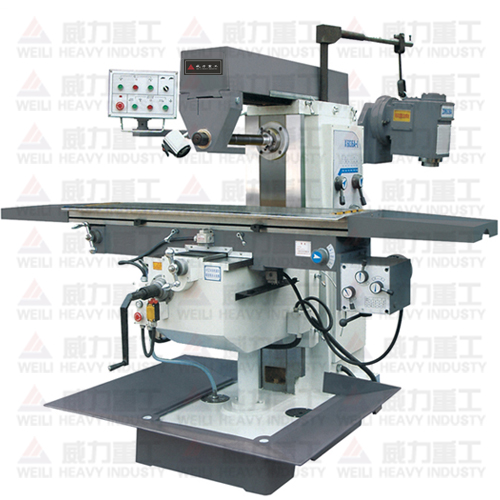

由于万能铣床的加工范围较广运动形式较多其结构也较为复杂。床身固定于底座上用于安装和支承万能铣床的各部件在床身内还装有主轴部件、主传动装置及其变速操纵机构等。床身顶部的导轨上装有悬梁悬梁上装有刀杆支架。铣刀则装在刀杆上刀杆的一端装在主轴上另一端装在刀杆支架上。刀杆支架可以在悬梁上水平移由于万能铣床的加工范围较广运动形式较多其结构也较为复杂。床身固定于底座上用于安装和支承万能铣床的各部件在床身内还装有主轴部件、主传动装置及其变速操纵机构等。床身顶部的导轨上装有悬梁悬梁上装有刀杆支架。铣刀则装在刀杆上刀杆的一端装在主轴上另一端装在刀杆支架上。刀杆支架可以在悬梁上水平移
万能铣床的电力拖动形式和控制要求
万能铣床的主运动和进给运动各由一台电动机拖动这样万能铣床的电力拖动系统一般由三台电动机所组成主轴电动机、进给电动机和冷却泵电动机。主轴电动机通过主轴变速箱驱动主轴旋转并由齿轮变速箱变速以适应铣削工艺对转速的要求电动机则不需要调速。由于铣削分为顺铣和逆铣两种加工方式分别使用顺铣刀和逆铣刀所以要求主轴电动机能够正反转但只要求预先选定主轴电动机的转向在加工过程中则不需要主轴反转[6]。又由于铣削是多刃不连续的切削负载不稳定所以主轴上装有飞轮以提高主轴旋转的均匀性消除铣削加工时产生的振动这样主轴传动系统的惯性较大因此还要求主轴电动机在停机时有电气制动。进给电动机作为工作台进给运动及快速移动的动力也要求能够正反转以实现三个方向的正反向进给运动通过进给变速箱可获得不同的进给速度。为了使主轴和进给传动系统在变速时齿轮能够顺利地啮合要求主轴电动机和进给电动机在变速时能够稍微转动一下称为变速冲动。三台电动机之间还要求有联锁控制即在主轴电动机起动之后另两台电动机才能起动运行。由此万能铣床对电力拖动及其控制有以下要求 万能铣床的主运动由一台笼型异步电动机拖动直接起动能够正反转并设有电气制动环节能进行变速冲动。 工作台的进给运动和快速移动均由同一台笼型异步电动机拖动直接起动能够正反转也要求有变速冲动环节。 冷却泵电动机只要求单向旋转。 万能铣床的电力拖动形式和控制要求 万能铣床的主运动和进给运动各由一台电动机拖动这样万能铣床的电力拖动系统一般由三台电动机所组成主轴电动机、进给电动机和冷却泵电动机。主轴电动机通过主轴变速箱驱动主轴旋转并由齿轮变速箱变速以适应铣削工艺对转速的要求电动机则不需要调速。由于铣削分为顺铣和逆铣两种加工方式分别使用顺铣刀和逆铣刀所以要求主轴电动机能够正反转但只要求预先选定主轴电动机的转向在加工过程中则不需要主轴反转[6]。又由于铣削是多刃不连续的切削负载不稳定所以主轴上装有飞轮以提高主轴旋转的均匀性消除铣削加工时产生的振动这样主轴传动系统的惯性较大因此还要求主轴电动机在停机时有电气制动。进给电动机作为工作台进给运动及快速移动的动力也要求能够正反转以实现三个方向的正反向进给运动通过进给变速箱可获得不同的进给速度。为了使主轴和进给传动系统在变速时齿轮能够顺利地啮合要求主轴电动机和进给电动机在变速时能够稍微转动一下称为变速冲动。三台电动机之间还要求有联锁控制即在主轴电动机起动之后另两台电动机才能起动运行。由此万能铣床对电力拖动及其控制有以下要求 万能铣床的主运动由一台笼型异步电动机拖动直接起动能够正反转并设有电气制动环节能进行变速冲动。 工作台的进给运动和快速移动均由同一台笼型异步电动机拖动直接起动能够正反转也要求有变速冲动环节。 冷却泵电动机只要求单向旋转。
