绘制X5040立式升降台铣床应遵循的几大原则

X5040立式升降台铣床电气控制系统是由许多电气元件按照一定要求连接而成。随着科学技术的发展，系统和设备越来越复杂，功能越来越完善。人们对操作和维修却要求越来越简单、易行，希望通过阅读技术文件能正确掌握操作技术和维修方法。因此，需要将电气控制系统中各种电气元件及其连接用一定图形表示出来，这就是电气控制系统图。它主要有：电气原理图、电器布置图、电气接线图等。

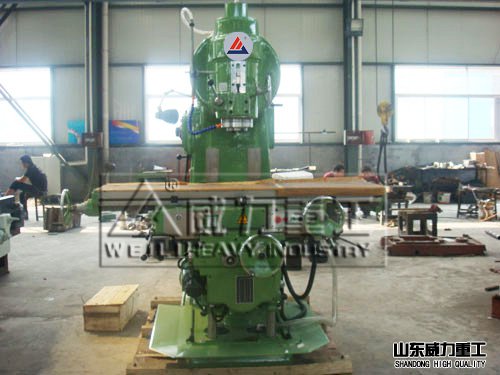

X5040立式铣床厂家车间实景图


绘制X5040立式升降台铣床电气原理图应遵循以下原则：

（1）电气控制电路一般分为主电路和辅助电路。辅助电路又可分为控制电路、信号电路、照明电路和保护电路等。

X5040立式升降台铣床主电路是指从电源到电动机的大电流通过的电路，其中电源电路用水平线绘制，受电动力设备及其保护电器支路应垂直于电源电路画出。

控制电路、照明电路、信号电路及保护电路等应垂直地绘于两条水平电源线之间。耗能元件的一端应直接连接在电位低的一端，控制触点连接在上方水平线和耗能元件之间。

不论主电路还是辅助电路，各元件一般应按动作顺序从上到下，从左到右依次排列，电路可以水平布置也可以垂直布置。

（2）在X5040立式升降台铣床电气原理图中，所有电器元件的图形、文字符号、接线端子标记必须采用国家规定的统一标准。

（3）在原理图中，有直接电联系的交叉导线连接点，要用黑圆点表示。无直接联系的交叉导线连接点不画黑圆点。

（4）在原理图中，所有电器按自然状态画出。所有按钮、触点均按电器没有通电或没有外力操作、触点没有动作的原始状态画出。

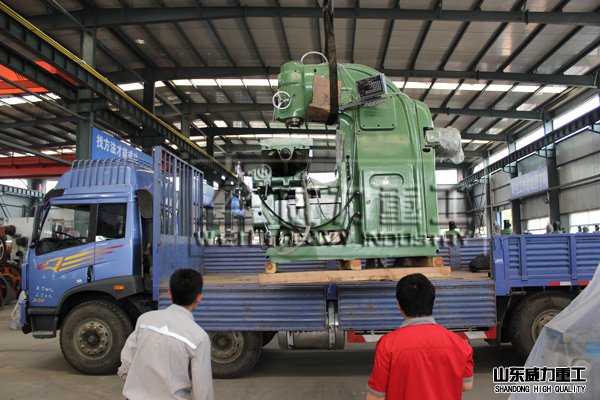

立式铣床装车发货图

（5）X5040立式升降台铣床采用电器元件展开图的画法。同一电器元件的各部分可以不画在一起，但需用同一文字符号标出。若有多个同一种类的电器元件，可在文字符号后加上数字序号，例如KM1、KM2。

（6）在原理图上将图分成若干个图区，并标明该区电路的用途和作用。在继电器、接触器线圈下方列出触点表，说明线圈和触点的从属关系。

以上是山东威力重工设计分析整理有关X5040立式升降台铣床的电气控制系统原理图的绘制原则，可能会比较专业些，因为我们是专业的生产厂家，如果您在铣床方面有需求，欢迎到我公司实地考察订购，咨询热线：18306370979(同微信号)

本文由：立式铣床  www.lishixichuang.com  搜集整理
